長沙嶽麓區醫院監控安裝工程
（一）設計思路
由於醫院園區較大，監控點較多，爲瞭能及時處理事件及履行專門的保安職責，整個系統設計爲二級管理模式，即1個總控制中心和5個分控制中心，級間通過網絡互聯，這樣既減少布線，又能集成爲一個統一的管理系統。

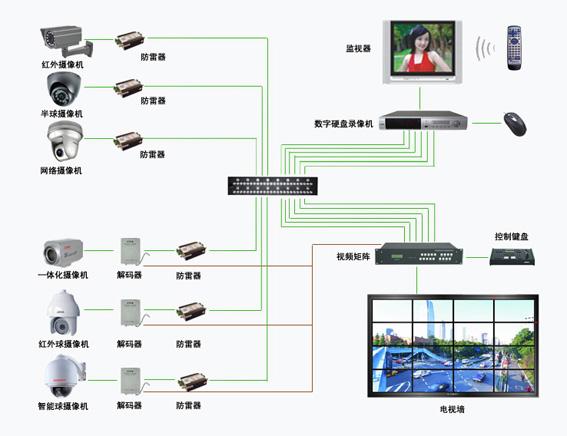

各監控區域的攝像機圖像先通過同軸電纜傳輸到各分控制中心（保安值班室），圖像接入安裝在分控中心内的矩陣和DVR主機，通過DVR實現對重點出入口（部位）的圖像記錄、報警圖像記錄，及網絡傳輸等功能；同時各分控中心矩陣和DVR主機都接入醫院局域網絡，矩陣的視頻輸出傳輸到總控中心，實現集中監控與管理。
此安防監控各分控中心監控系統通過計算機網絡與門禁控制系統、周界報警、巡更系統互聯，實現聯動控制，以形成一個完整的安全防範體系。
（二）監控系統結構及功能設計
監視設計：約390個監控點，配2台矩陣主機和25台16路嵌入式DVR主機。根據各分控中心監控點的數量分配矩陣主機和DVR主機,供分控中心值班人員進行直接監視；其中有較多監控點及且位於醫院中心的控制室作爲總控制中心。
視頻控制：在總控制中心設置一台主控制鍵盤，接入醫院以太網（局域網），通過網絡能控制其它五個分控中心的矩陣圖像切換，並可控制攝 像機圖像的切換和雲台／鏡頭，直接操作智能球的各項功能，如： 選擇預置點，運行預置點掃描，調用攝像機菜單等。
圖像移動偵測報警：每路圖像均可設置圖像移動報警、錄像，通過此功能，DVR隻錄 制動态圖像，能夠節約大量硬盤空間。
錄像：可以根據需要選擇不同的錄像模式，如：連續錄像，預報警錄像、傳感器錄像，並可選擇不同的時段進行布防／撤防，錄像具有浮水印功能，能防止非法修改。
網絡傳輸：嵌入式DVR主機能透過醫院綜合布線網絡，被接入醫院局域網， 網上被授權的管理人員能夠調閱每台DVR圖像，並且能夠控制攝 像機鏡頭／雲台，進行DVR系統的參數設置等管理工作。
（三）設備選型及技術指标
各控制中心監控設備主要由以下幾個部分構成：前端設備、傳輸線纜，以及各控制中心内的控制、顯示、記錄、供電等設備。
1.前端攝像機
1) 樓梯口、樓内走道、辦公室等
均爲室内環境，物景都爲反射光線，且照度均勻，因此在這些場合可選用普通型帶DSP處理技術的彩色攝像機，既能節約工程造價，又能保證攝像機的圖像質量。
2) 出入口強逆光場合
架設於醫院大樓首層大廳出入口的監控攝像機，除方向對準門口外，要求能看清進入大廳人員的面部。在這種環境中有較強的背景光，因此應選擇有強逆光補償功能的寬動态攝像機。
3) 手術台
需選用配備帶有可控雲台及變焦鏡頭攝像機的智能高速球，球型攝像頭可以水平方向360 度、垂直方向90度旋轉，放置在手術室頂壁，攝入角度可以覆 蓋整個手術室，用來對宏觀活動景物的觀察，可以實現遠端遙控。
4) 室外周界
由於監控範圍廣、距離遠，因此亦需要選用智能高速球，以達 快速捕捉畫面、能處理緊急事件的功能。並且可以将重要的 位置，設置成預置位，當緊急事件發生時，不必控制遙杆，隻需按1個預置位号碼，即可獲得該位置圖像；還可以與報警系 統實現報警聯動，當緊急按鈕或某個報警器發生報警時，攝像 機自動轉動到該位置，捕捉該位置圖像。
5) 醫院周界出入口、車庫等
須考慮到環境光線較暗，因此在室外的攝像機選型上，要求使用超低照度彩色／黑白攝像機。
6) 特殊應用場合
在某些低矮、容易遭受破壞的應用特殊場合，考慮使用少量一體化設計的防爆攝半球像機。
2.傳輸器材／設備
室外攝像機均安裝在專用的攝像機立杆上，所有室内攝像機信号均採用75-5同軸視頻電纜傳輸，當傳輸距離超過500米、且無任何補償措施時，應採用光纜傳輸，光端機集中安裝在指定的弱電設備間，以便於管理。
3.控制中心設備
1) 監視器：全部採用21英寸的純屏彩色監視器；
2) 硬盤錄像機：選用嵌入式硬盤錄像機，且應具有聯網控制和網絡圖像傳輸功能
（四）總體效益
此視頻監控設備設計方案實際運行後，各區域子系統獨立運作,互不幹 擾；總控制中心可通過醫院局域網對各區域分控系統集中管理,真 正達到提高醫院内的技防現代化水平，節約人力、物力，進而爲醫 院的行政管理提供先進手段的目的。
